Samsung представляет 3-нм универсальные средства дизайна Gate

Samsung представляет 3-нм универсальные средства дизайна Gate

На прошедшем на этой неделе форуме Samsung Foundry Forum компания Samsung объявила о том, что ее набор продуктов для 3-нм процессоров находится в стадии альфа-версии, достигнув отметки в 0,1. В ближайшие годы Samsung планирует запустить множество процессных узлов, запланированные пути разработки - 7 нм, 6 нм, 5 нм, 4 нм и, да, 3 нм.

Для 3-нм узла Samsung представит новую усовершенствованную транзисторную архитектуру. С тех пор как Intel запустила свой 22-нм процесс, высокопроизводительные процессоры и графические процессоры использовали FinFET (TSMC, Samsung и Globalfoundries предложили проекты FinFET, когда они выпустили свои 16-нм и 14-нм узлы процесса). В узлах 14, 10 и 7 нм используются FinFET - вертикальные «ребра» над ранее построенной 2D структурой канала, которые увеличивают площадь контакта между каналом транзистора и затвором.

Samsung представляет 3-нм универсальные средства дизайна Gate

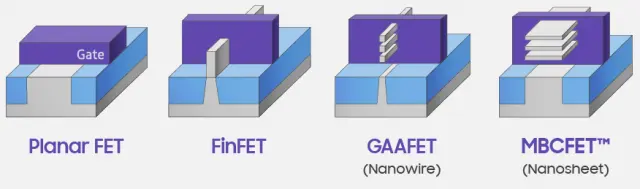

Существует два способа создания этой новой, универсальной (GAA) структуры - нанопроволоки и нанолисты. Нанопроволоки сложно построить, но они оптимальны для малой мощности. Считается, что нанолист имеет свои преимущества с точки зрения производительности и масштабирования, и Samsung будет использовать этот подход для своего 3-нм узла. Он называет эту конструкцию MBCFET, что означает полевой транзистор с многоканальным каналом.

Я хочу немного поговорить о том, как литейные заводы сообщают о достижениях, которые они ожидают от узлов процессов, поскольку недавно они обсуждали с вами вопросы, касающиеся AMD, TSMC и улучшения узлов. Вот что говорит PDF от Samsung:

По сравнению с 7-нм технологией процесс 3GAE от Samsung обеспечивает сокращение площади микросхем на 45% при снижении энергопотребления на 50% или производительности на 35%. (Акцент добавлен).

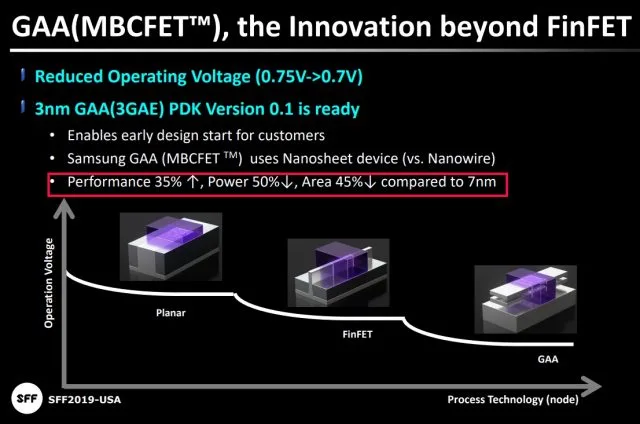

Теперь сравните это со слайдом компании:

Samsung представляет 3-нм универсальные средства дизайна Gate

Самый логичный способ прочитать слайд: «3нм увеличивает производительность на 35 процентов при одновременном снижении энергопотребления на 50 процентов и площади на 45 процентов по сравнению с 7нм». Использование запятых без квалификатора подразумевает, что эти преимущества предоставляются вместе с каждым другой, не то, что двое из них находятся в оппозиции друг к другу.

Мы не обвиняем Samsung в чем-то плохом, потому что, честно говоря, мы неоднократно видели подобное проскальзывание у нескольких компаний. В течение десятилетий такого рода заявления часто были заявлениями «и». По мере того, как становится все труднее улучшать производительность и мощность, мы видим, что компании применяют различные стратегии. Иногда для оптимизации энергопотребления в одном и том же SoC используются многоядерные конструкции. Некоторые компании решили остаться на более старых узлах процесса или начали ошеломлять свои циклы внедрения. AMD и Nvidia пропустили 20 нм для графических процессоров, и обе компании использовали оптимизированный дизайн 16/14 нм, получивший название 12 нм, вместо того, чтобы переходить на 10-нм техпроцесс, используемый Apple и Samsung несколько лет назад.

Улучшения для 3 нм по сравнению с 7 нм довольно хороши, но этот узел на самом деле не будет поставляться в течение достаточно долгого времени. Вот прогресс, представленный Samsung в той же слайд-колоде.

Samsung представляет 3-нм универсальные средства дизайна Gate

Это показывает, как компания ожидает, что каждая из ее текущих линий дизайна будет развиваться, и, в некоторой степени, как она ожидает, что ее текущие клиенты будут двигаться. Samsung не уточнила, в чем именно состоит различие между каждым из этих узлов или какие пути ожидают конкретные клиенты, но мы знаем некоторые аспекты узлов. Например, 8nm явно не использует EUV, а 7nm. Компания утверждает, что предлагает «четыре основанных на FinFET процесса от 7 нм до 4 нм, использующих технологию экстремального ультрафиолета (EUV), а также 3 нм GAA или MBCFET». Эта формулировка несколько двусмысленна и подразумевает, что Samsung может предложить обе GAA (нанопроволоки) и MBCFET (нанолисты).

Samsung привела литейный мир к переходу на 14 нм, но потеряла эту корону для TSMC на 10 нм. В отличие от TSMC, он решил развернуть EUV на своем 7-нм узле с первого дня. На сегодняшний день он публично не объявил о выигрыше каких-либо крупных заказчиков, таких как AMD или Nvidia, для будущих продуктов, хотя и заключил соглашение с IBM на создание будущих процессоров POWER , Компания определила для себя агрессивный график и явно намерена сократить его с TSMC для общего лидерства на рынке.
