В новом отчете указывается, что 3-нанометровый технологический узел TSMC все еще находится в процессе реализации, и в 2021 году планируется перейти на рискованное производство. Apple, как сообщается, уже заблокировала большую часть ранних 3-нанометровых возможностей TSMC.

Многие сайты повторяют идею о том, что это ускорение предыдущей дорожной карты TSMC. Это неправда. Данные, представленные компанией на ISSCC в феврале 2021 года, совпадают с информацией, представленной на HotChips в 2020 году, а именно: 3-нанометровая технология будет на пути к рискованному производству в 2021 году, а массовое производство - в 2022 году. оборудования на новом узле, но все еще устраняет недостатки. Ожидается низкая урожайность. Серийное производство - это когда чип готов к массовому отгрузке клиентам. Обычно существует лаг между риском и объемным производством в 6–12 месяцев в зависимости от специфики узла и общих сроков литейного производства.

Во-первых, вот слайд, который TSMC показал еще в августе:

Apple и TSMC намерены перейти на 3-нанометровое производство с повышенным риском к концу 2021 года

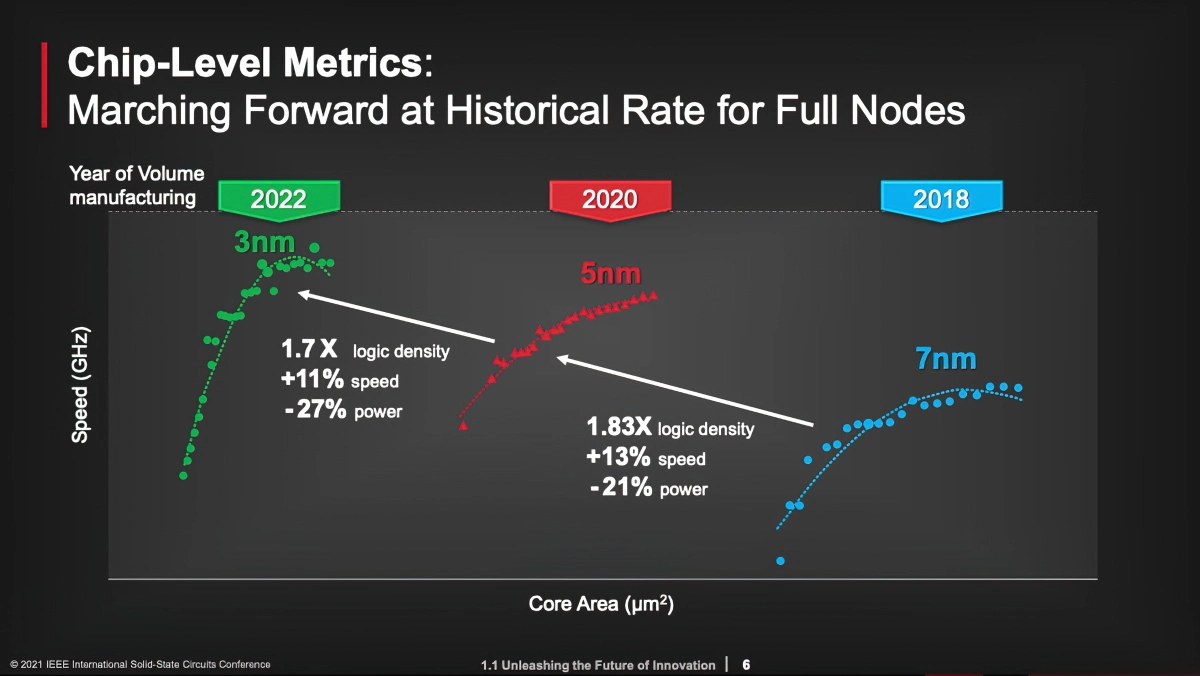

Вот обновленный слайд с ISSCC 2021 с информацией о том, каких улучшений можно ожидать от усадки узла с 5 нм на 3 нм.

Apple и TSMC намерены перейти на 3-нанометровое производство с повышенным риском к концу 2021 года

С 7 до 5 нм предполагаемое улучшение производительности и масштабирования мощности упало, в то время как улучшение плотности кристалла осталось неизменным. Предполагается, что это также будет иметь место для 5 нм, за исключением того, что прирост производительности снизится. Улучшение энергопотребления, по крайней мере, немного подтолкнет вверх. Значительное увеличение плотности без эквивалентных улучшений энергопотребления не так уж и велико, но оно представляет собой продолжающееся масштабирование закона Мура.

Apple и TSMC намерены перейти на 3-нанометровое производство с повышенным риском к концу 2021 года

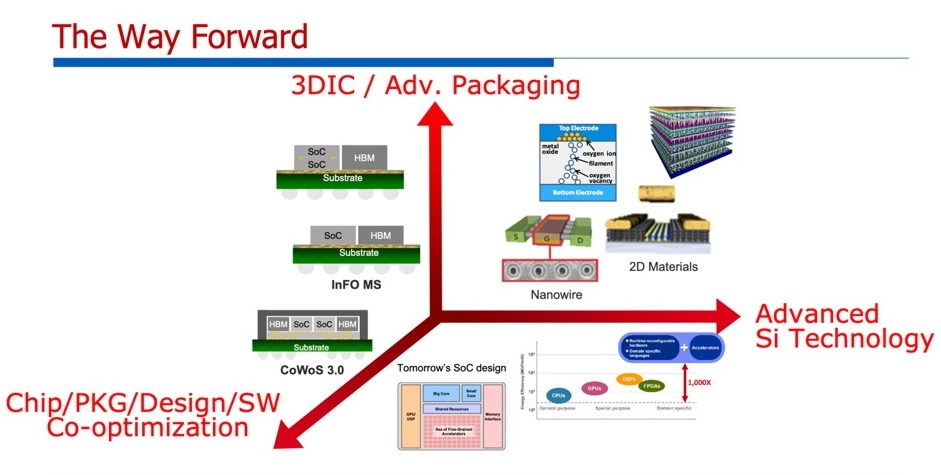

TSMC считает, что оптимизация продукта и движение вперед в эпоху «Больше, чем Мур» требует одновременного использования передовых технологий трехмерной упаковки, широкого использования стратегий совместной оптимизации, которые учитывают все аспекты SoC, включая ожидаемые рабочие нагрузки программного обеспечения в процессе разработки. и традиционные усовершенствования литографических технологий, которые исторически отвечали за перемещение иглы с минимальной помощью, необходимой для кого-то еще.

Хотя TSMC и другие производители по-прежнему активно обсуждают литографию, трехмерная упаковка и межсоединение - это те области, которые мы все чаще слышим, когда упоминаются улучшения питания и повышение производительности. Ожидайте, что эти области также сыграют свою роль в будущих улучшениях TSMC.

Предполагается, что рисковое производство TSMC нацелено на 30 000 пластин в месяц, в то время как объем производства предположительно составляет 105 000 в месяц. Увеличение емкости от одного к другому составляет всего примерно 3,5 раза, но вафли с повышенным риском также имеют гораздо более низкий выход. Полная разница в доступности оборудования заключается не только в количестве начальных пластин, но и в том, сколько из этих пластин дает хорошие кристаллы.

Мы слышали слухи о проблемах с 3-нм техпроцессом еще в 2020 году, но похоже, что компания уверена, что решила их, если они были правдой с самого начала. Если TSMC перейдет в рискованное производство с 3-нанометровым производством в конце 2021 года, мы ожидаем, что он отправит узел для получения дохода в сентябре или октябре следующего года, когда Apple выпустит следующие iPhone.

Кредит изображения: Peellden, Wikimedia Commons, CC BY-SA 3.0
